条形开关类型意义与结构特征

1.条形开关适用范围

条形开关适用于交流额定电压660V及以下，交流160A~630A,额定交流频率5OHz。工业企业配电体系中，首要用于有高短路电流的配电电路和电动机电路中，可供不频频手动接通和分断电路及阻隔电源用，并能对交流电路短路保护。

本开关不适合作为起动和断开单台电动机开关之用。

产品符合IEC60947-3:GB14048.3标准。

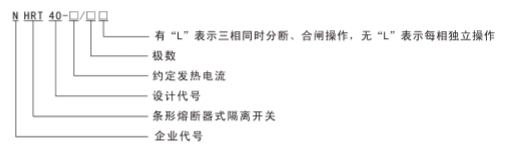

2.条形开关类型及其意义

3.条形开关正常的运用、设备条件

3.1周围空气温度不逾越+40℃，且其24h内的平均温度值不逾越十35℃。下限温度不低于-5℃;3.2设备地址的海拔不逾越2000米:

3.3周围大气环境的污染等级3级;

3.4湿度最高温度为＋40℃时，空气的相对湿度不逾越50%，在较低温度时容许有较高的相

对湿度，如＋20℃可达90%;

3.5 无雨雪侵袭和冲击震动及明显摇动的当地。

3.6 开关应垂直设备。

4.条形开关结构及特征

开关由底座、基座、盖、手柄及防护罩等部分组成。NT系列熔断体设备在盖上，并直接作为动触头刀片运用:手柄沿底座的支点呈扇形旋转运动，将盖连同熔断器一起作分断、合闸，有较大的空间距离和明显的断开点，满足阻隔开关要求。基座与底座能方便的拆开，便于基座安全可靠地设备在汇流排上。底座上装有灭弧栅，保证开关分断性能。
