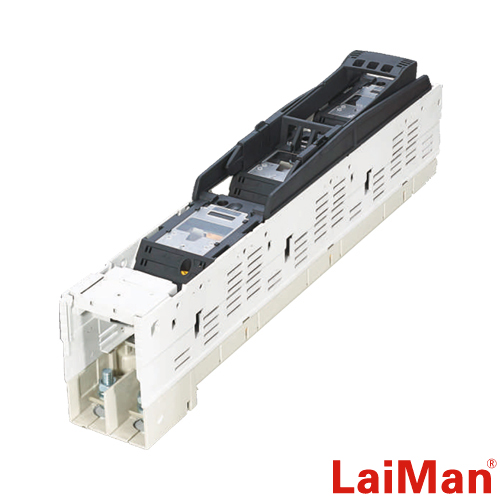

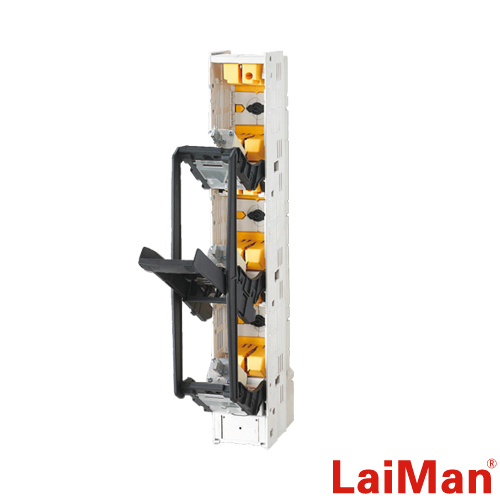

LMHR-630L联体式条形隔离开关
LMHR-630L联体式条形隔离开关
  • 在线联系: 点击这里给我发消息
  • 联系地址:浙江省乐清市柳市镇柳乐路555号
  • 联系人:魏经理
  • 手机:+86 138 6863 8928
  • 传真:0577-62779102转8001
  • 产品概述
  • 技术参数
  • 安装尺寸
  • 型号示意
  • 产品用途:
    LMHR系列熔断器式隔离开关(条形)首创电流互感器与熔断器开关一体化,适用于额定电流160A-630A,额定频率50/60HZ。该系列产品模块化,体积小,使用安全可靠,应用在低压配电柜中有极高的装容密度,显示出很高的经济性、安全性和应变性,不仅具有开关、保护功能,还可以扩展其他功能,不单纯是一种开关形式,更重要的是它是一种完整的智能化系统,广泛应用于电缆分支箱、箱式变电站、工厂、小区等,是未来配电领域的一个趋势。

    产品特点:
    1、设计简洁,使用成本较低;
    2、减少布线,便于增加回路,增加箱体使用率;
    3、树脂玻璃纤维底座,V0级别阻燃性,外壳防护等级可达IP30;
    4、可选装置隔离刀片,操作更安全;
    5、瞬时分断力可达100KA,带负荷操作能力可达1.3倍额定电流;
    6、可加装熔丝监测器、信号开关及远程控制模块。
  • 类型
    Model 185mm-System
    LMHR-250L LMHR-400L LMHR-630L
    熔断器尺寸
    Fuse size
    1 2 3
    额定工作电压(Ue
    Rated operational voltage
    400V 500V 690V
    额定绝缘电压(Ui)
    Rated insulation voltage
    1000V
    额定频率(Hz)
    Rated frequency
    40/50/60 Hz
    额定冲击耐受电压(Uimp)
    Rated impulse withstand voltage
    12kV
    额定工作电流(Ie)
    Rated operational current
    250A 400A 630A
    额定短路电流(Iq)
    Rated short circuit current
    120KA
    额定短时耐受电流 (Icw)
    Rated short time current
    16kA/1s
    防护等级
    Protection degree
    IP30
    机械寿命
    Mechanical lifetime
    2000
    接线面积
    Terminal cross section
    120mm2 240mm2 300mm2
    出线接线方式
    Method connecting wire
    Screw & V-Clamp
    安装方式
    Installation method
    Screw & Hook
    螺钉连接
    Screw fastening
    M10/M12
    环境温度
    Ambinet temperature
    应用类别
    Use classes
    AC-23B AC-22B AC-21B
    符合标准
    Standard
    GB14048.3-2008 / IEC60947-3 / EN60947-3 / VDE0660
  • 产品概述
  • 产品用途:
    LMHR系列熔断器式隔离开关(条形)首创电流互感器与熔断器开关一体化,适用于额定电流160A-630A,额定频率50/60HZ。该系列产品模块化,体积小,使用安全可靠,应用在低压配电柜中有极高的装容密度,显示出很高的经济性、安全性和应变性,不仅具有开关、保护功能,还可以扩展其他功能,不单纯是一种开关形式,更重要的是它是一种完整的智能化系统,广泛应用于电缆分支箱、箱式变电站、工厂、小区等,是未来配电领域的一个趋势。

    产品特点:
    1、设计简洁,使用成本较低;
    2、减少布线,便于增加回路,增加箱体使用率;
    3、树脂玻璃纤维底座,V0级别阻燃性,外壳防护等级可达IP30;
    4、可选装置隔离刀片,操作更安全;
    5、瞬时分断力可达100KA,带负荷操作能力可达1.3倍额定电流;
    6、可加装熔丝监测器、信号开关及远程控制模块。
  • 技术参数
  • 类型
    Model 185mm-System
    LMHR-250L LMHR-400L LMHR-630L
    熔断器尺寸
    Fuse size
    1 2 3
    额定工作电压(Ue
    Rated operational voltage
    400V 500V 690V
    额定绝缘电压(Ui)
    Rated insulation voltage
    1000V
    额定频率(Hz)
    Rated frequency
    40/50/60 Hz
    额定冲击耐受电压(Uimp)
    Rated impulse withstand voltage
    12kV
    额定工作电流(Ie)
    Rated operational current
    250A 400A 630A
    额定短路电流(Iq)
    Rated short circuit current
    120KA
    额定短时耐受电流 (Icw)
    Rated short time current
    16kA/1s
    防护等级
    Protection degree
    IP30
    机械寿命
    Mechanical lifetime
    2000
    接线面积
    Terminal cross section
    120mm2 240mm2 300mm2
    出线接线方式
    Method connecting wire
    Screw & V-Clamp
    安装方式
    Installation method
    Screw & Hook
    螺钉连接
    Screw fastening
    M10/M12
    环境温度
    Ambinet temperature
    应用类别
    Use classes
    AC-23B AC-22B AC-21B
    符合标准
    Standard
    GB14048.3-2008 / IEC60947-3 / EN60947-3 / VDE0660
  • 安装尺寸
  • 型号示意
