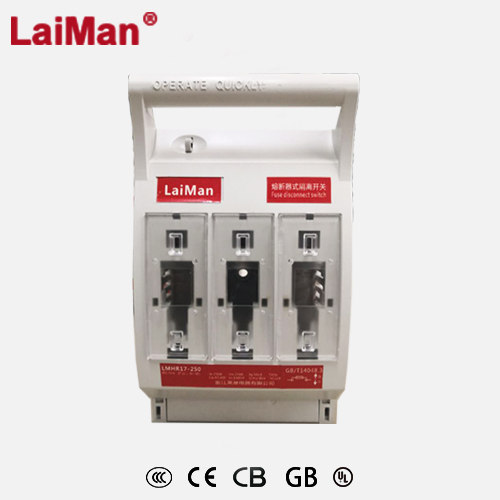

HR17N熔断器式隔离开关
HR17N熔断器式隔离开关
所属分类： 熔断器式隔离开关
  • 在线联系： 点击这里给我发消息
  • 联系地址：浙江省乐清市柳市镇柳乐路555号
  • 联系人：魏经理
  • 手机：+86 138 6863 8928
  • 传真：0577-62779102转8001
  • 产品概述
  • 技术参数
  • 安装尺寸
  • 型号示意
  • 适用范围与用途
    HR系列熔断器式隔离开关（以下简称开关），适用于交流50Hz、额定电压至690V、约定发热电流至630A的具有高段路电流的配电电路和电动机电路中，用于手动不频繁操作的电源开关、隔离开关和应急开关，并作电路短路保护之用，但一般不作为直接开闭单台电动机之用。开关造型美观，新颖简单，操作方便。

  • 约定发热电流lth 40A 63A 160A 250A 400A 630A
    额定绝缘电压Ui 690V 800V
    额定工作电压Ue AC380\660
    额定频率Hz 50Hz
    额定接通能力（A.r.m.s） 10le
    额定分段能力（A.r.m.s） 8le
    额定限制短路电流（r.m.s） 50kA
    额定工作电流le 400V/AV-23B 40A 63A 160A 250A 400A 630A
    400V/AV-23B 32A 50A 100A 200A 315A 425A
    机械寿命（次） 10000 8000 5000 3000 2000 1500
    电寿命（次） 3000 2000 1000 600 400 300
    操作力F ≤100 ≤150 ≤250 ≤300 ≤350 ≤400
    熔断器损耗功率P 4W 6W 12W 24W 34W 48W
    重量（三级开关）Kg 0.36 0.65 1.2 3.5 5.1 6.85
    辅助微动开关主参数 50Hz、AC-15、220V、3A

  •

  • 产品概述
  • 适用范围与用途
    HR系列熔断器式隔离开关（以下简称开关），适用于交流50Hz、额定电压至690V、约定发热电流至630A的具有高段路电流的配电电路和电动机电路中，用于手动不频繁操作的电源开关、隔离开关和应急开关，并作电路短路保护之用，但一般不作为直接开闭单台电动机之用。开关造型美观，新颖简单，操作方便。

  • 技术参数
  • 约定发热电流lth 40A 63A 160A 250A 400A 630A
    额定绝缘电压Ui 690V 800V
    额定工作电压Ue AC380\660
    额定频率Hz 50Hz
    额定接通能力（A.r.m.s） 10le
    额定分段能力（A.r.m.s） 8le
    额定限制短路电流（r.m.s） 50kA
    额定工作电流le 400V/AV-23B 40A 63A 160A 250A 400A 630A
    400V/AV-23B 32A 50A 100A 200A 315A 425A
    机械寿命（次） 10000 8000 5000 3000 2000 1500
    电寿命（次） 3000 2000 1000 600 400 300
    操作力F ≤100 ≤150 ≤250 ≤300 ≤350 ≤400
    熔断器损耗功率P 4W 6W 12W 24W 34W 48W
    重量（三级开关）Kg 0.36 0.65 1.2 3.5 5.1 6.85
    辅助微动开关主参数 50Hz、AC-15、220V、3A

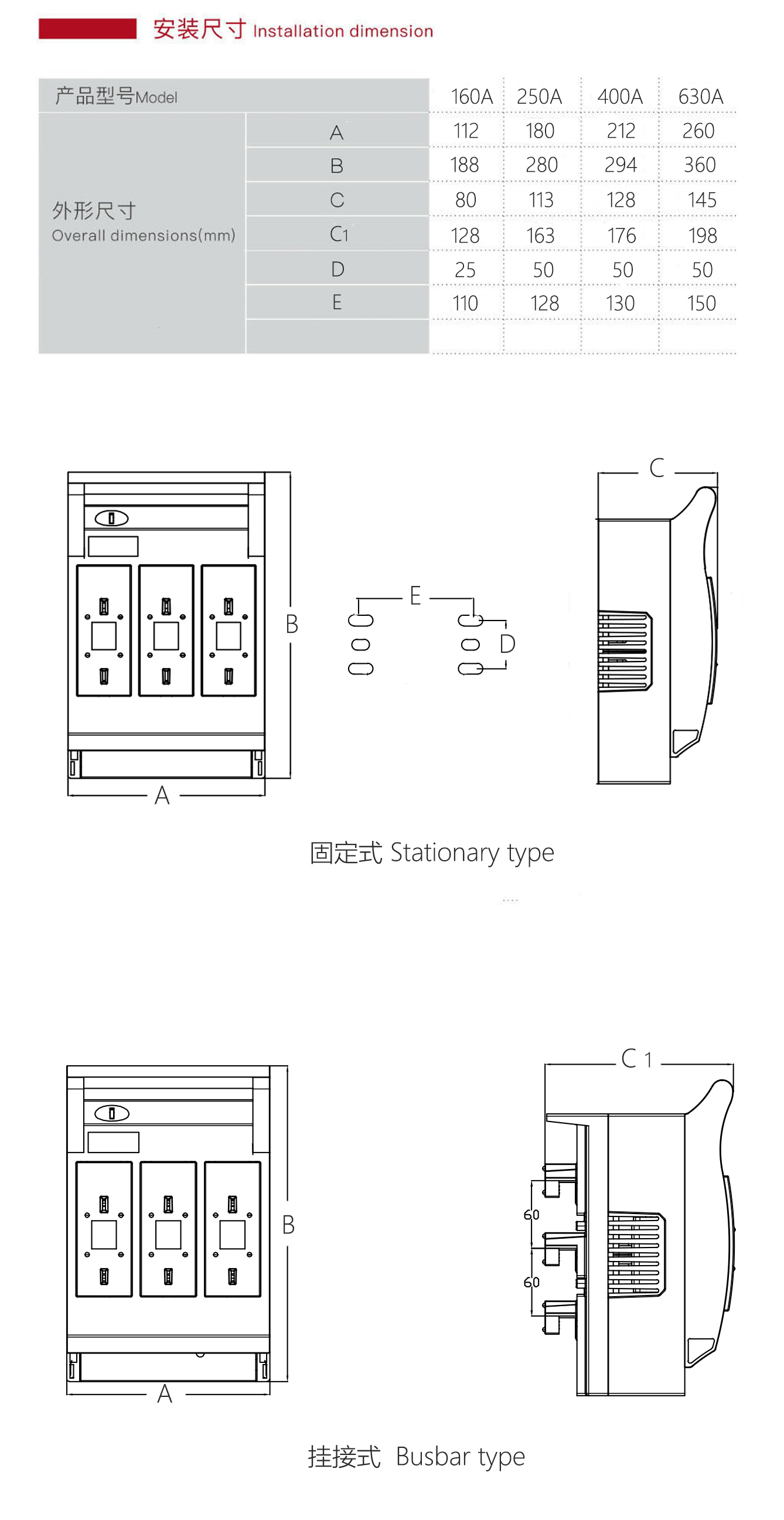

  • 安装尺寸

  •

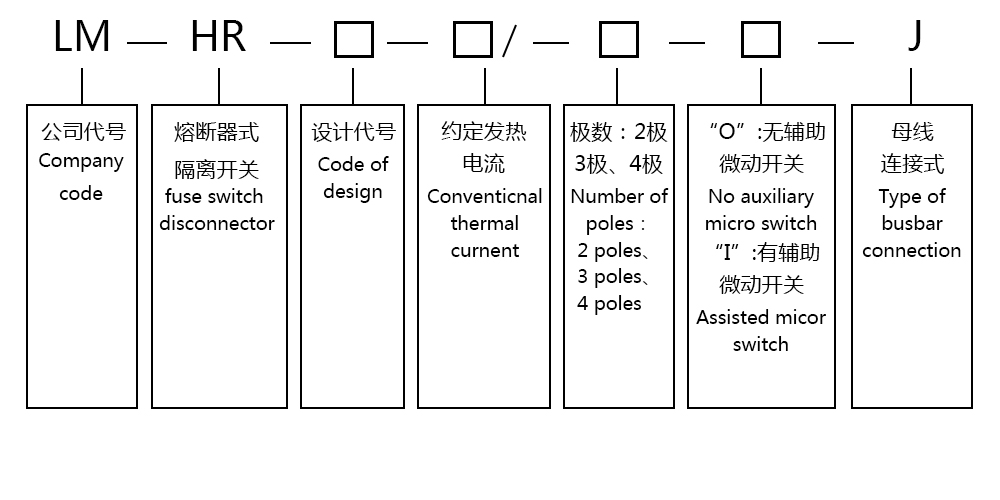

  • 型号示意
