条形开关的参数型号介绍

1.条形开关适用范围

条形开关适用于交流额定电压660V及以下，交流160A~630A,额定交流频率5OHz。

工业企业配电系统中，主要用于有高短路电流的配电电路和电动机电路中，可供不频繁手动接通和分断电路及隔离电源用，并能对交流电路短路保护。

本开关不适合作为起动和断开单台电动机开关之用。

产品符合IEC60947-3:GB14048.3标准。

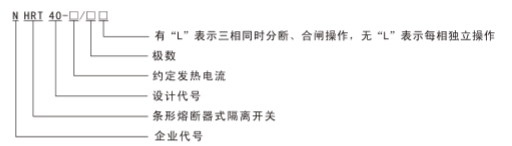

2.条形开关型号及其含义

3.条形开关正常的运用、装置条件

3.1周围空气温度不超越+40℃，且其24h内的平均温度值不超越十35℃。下限温度不低于-5℃;3.2装置地址的海拔不超越2000米:

3.3周围大气环境的污染等级3级;

3.4湿度最高温度为＋40℃时，空气的相对湿度不超越50%，在较低温度时答应有较高的相

对湿度，如＋20℃可达90%;

3.5 无雨雪侵袭和冲击震动及显着摇动的当地。

3.6 开关应垂直装置。

4.条形开关结构及特征

开关由底座、基座、盖、手柄及防护罩等部分组成。NT系列熔断体装置在盖上，并直接作为动触头刀片运用:手柄沿底座的支点呈扇形旋转运动，将盖连同熔断器一起作分断、合闸，有较大的空间距离和显着的断开点，满意隔离开关要求。基座与底座能方便的拆开，便于基座安全可靠地装置在汇流排上。底座上装有灭弧栅，确保开关分断才能。

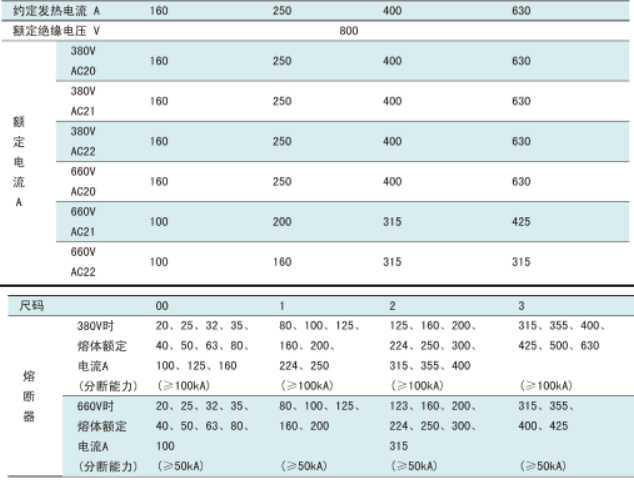

5.条形开关主要参数

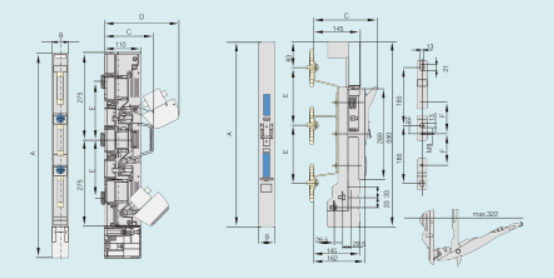

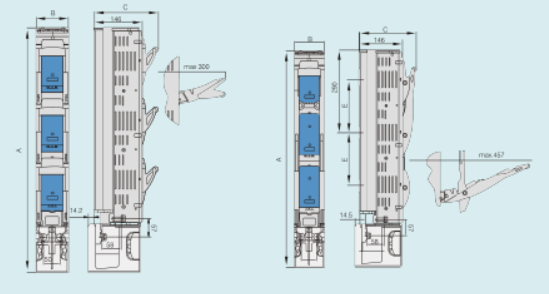

6.条形开关外型及安装尺寸
