熔断器式条形开关的基本参数

熔断器式条形开关(以下简称开关)额定绝缘电压交流50Hz、690V，额定工作电压至660V、额定工作电流至160A，主要用于有高短路电流的电路和电动机电路中用作电源开关、隔离开关和应急开关。

开关额定短时耐受电流(有效值):3.2KA-1S。

开关符合国家标准GB14048.3和国际电工委标准IEC947-3。

结构特点

开关由底座和罩盖(载熔装置)两部分组成，呈三相并列封闭式结构，正面操作，通过罩盖上的透明板，可以直接观察配装的熔断体额定数据及指示件动作状态，开关可以配装NH000或NH00两种尺码的熔断体。开关具有体积小巧、使用安全可靠、熔断体装卸方便、手感操作力小等优点。

基本数据

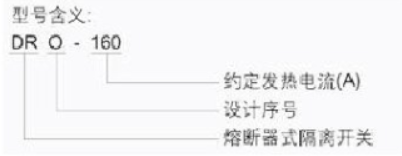

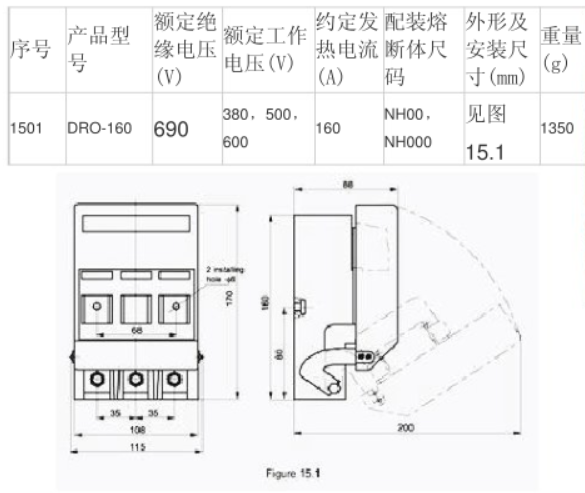

产品型号、额定绝缘电压、额定工作电压、约定发热电流、外形及安装尺寸、工作条件及通断能力分别见图15.1及表15.1～15.3

表15.1开关基本数据

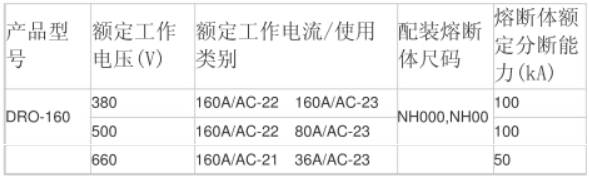

表15.2开关在不同工作电压、不同使用类别下的工作电流

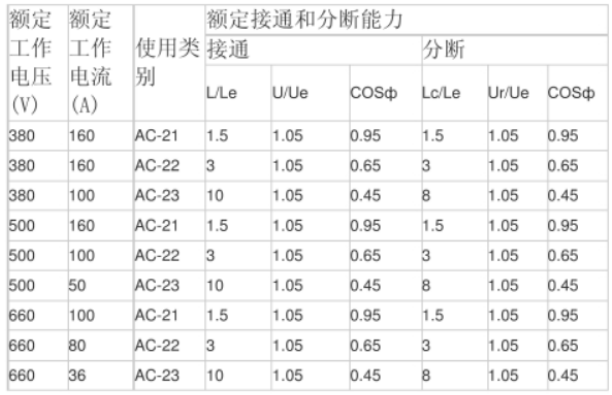

表15.3开关额定接通和分析能力

L—接通电流

U—接通前电压

Le—额定工作电流

Ue—额定工作电压

Lc—分断电流

Ur—恢复电压
